渠道測量超聲波流量計（時差法及多普勒法）

概述
        隨著超聲波測量技術發展,速度面積法超聲波流量計在渠道的流量測量中獲得廣泛應用,與傳統的堰槽法相比,采用速度面積法測量時的水位和流速變化范圍要大的多,準確度和穩定性也明顯好于堰槽法,因此具備比較規范的渠道的流量測量首選速度面積法超聲波流量計。
         從超聲波測量原理來講，時差法適合測量純凈和雜質比較少的液體，如自來水，江河海水，污水處理廠出水等。多普勒法適合測量雜質含量比較多的液體和漿體，如城市排水，泥漿，礦漿等。從本公司多年實踐經驗來看，兩種測量方式針對所測量介質的雜質含量定量指標比較模糊，主要原因是目前還沒有測量液體雜質含量的有效儀器儀表。
        本公司為保證客戶測量準確性穩定性,在水質不確定情況下免費為客戶互換時差法和多普勒法傳感器直至達到客戶滿意的測量結果。
        由于渠道的流速分布隨水位變化，建議：水位500—1200mm安裝3聲道傳感器，水位1200mm以上安裝4或5聲道傳感器。

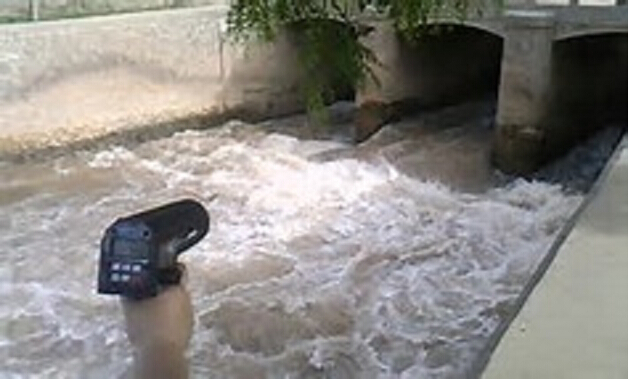

        雷達式非接觸測量是最新國際先進測量技術,安裝使用十分方便,測量穩定可靠,與超聲波測量相比雷達式測量的是水流表面流速,按照水利學的流速分布理論進行計算,與超聲波多聲道測量相比測量精度略低。

主要性能
主要性能特點如下：
* 德國ACAM專用時間數字轉換電路，分辨率20ps；
* 美國TI超強傳感器發射功率，穿透15mm碳鋼板；
* 美國專用低噪聲前置放大器，0.8nv/Hz；
* 專用500K超聲波換能器最大測量聲程100米；
* 專用200K超聲波換能器最大測量聲程200米；
* 適用各種河道、渠道對面45度角斷面流速流量測量；
* 換能器可以帶水安裝；
* 每個聲道獨立的智能測量模塊確保多聲道測量的快速準確穩定；
* 主機配備多種接口可以接入各種RTU或者液位計等設備；
* 完全的獨立知識產權和設計編程3種專利技術，可以按要求定做；
* 5吋大屏幕彩色觸屏具有數據顯示、人機對話、信號波形顯示功能；
* 隔離RS485串口和脈沖輸出；
* 抗工頻和變頻干擾；
* 空管自動判斷和故障判斷；
* 可選配電源防雷和信號防雷；
* CMC認證：00000251
主要技術指標

適用范圍：
        城市給排水、江河水、海水及其他均質流體，可測量含有固體物質的污水，廣泛適用于管道、河道、渠道的流速和流量的測量。
功能：
        測量、顯示管道內和渠道內液體的流速和流量、狀態
組成：
        傳感器、變送器，安裝附件和電纜

主要性能指標：

超聲波流速傳感器：
* 測量原理：時差法、多普勒法連續測量
* 測量聲道：1~6聲道(超過6聲道需要定制)
* 適應能力：可測量含有固體物質的污水
* 測量精度：1.0%
* 流速范圍：0.01m/s---30m/s
* 測量渠道寬度：時差法0.5---200米;多普勒法不受寬度限制
* 環境溫度：-20—70℃
* 工作溫度：-20—70℃
* 介質溫度：-20—80℃
* 防護等級：IP68

超聲波液位傳感器：
* 測量精度：1.0%
* 測量范圍：0.01m---10m
* 分辨率：  1.0mm
* 環境溫度：-20—70℃
* 工作溫度：-20—70℃
* 介質溫度：-20—80℃
* 防護等級：IP68

雷達式傳感器:
* 測量精度：3.0%
* 測量流速范圍：0.1---30m/s
* 分辨率：  0.1m/s
* 環境溫度：-20—70℃
* 工作溫度：-20—70℃

主機：
* 數據顯示：5吋彩色800*480觸摸屏顯示及錄入
* 電源電壓：AC220V±20%或DC12—28V
* 整機功耗：<20W

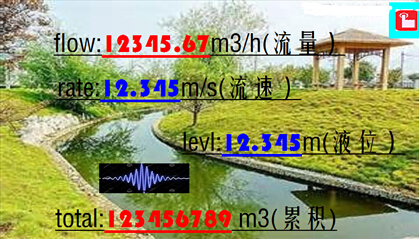

* 顯示內容：流量、累積流量、流速、液位、信號波形、趨勢圖等
* 輸出信號：4—20Ma、脈沖、RS232/485
* 環境溫度：-20—70℃
* 工作溫度：-20—70℃
* 相對濕度：10—90%
* 防護等級：IP65
* 安裝方式：壁掛式
* 主機與傳感器距離：《200米

傳感器安裝示意圖(時差法及單桿多普勒多聲道)

渠道時差法多聲道測量示意(型號：LSZ-1X-M2C)

雷達傳感器組裝示意圖

液位傳感器選型根據現場條件可以選擇安裝超聲波液位計，射頻導納液位計，壓力或電容式液位計，根據液位計選型確定液位計安裝結構。

超聲波液位計:	射頻導納液位計	壓力或電容式液位計
